物理01 整流子のはたらきが分かるモーター

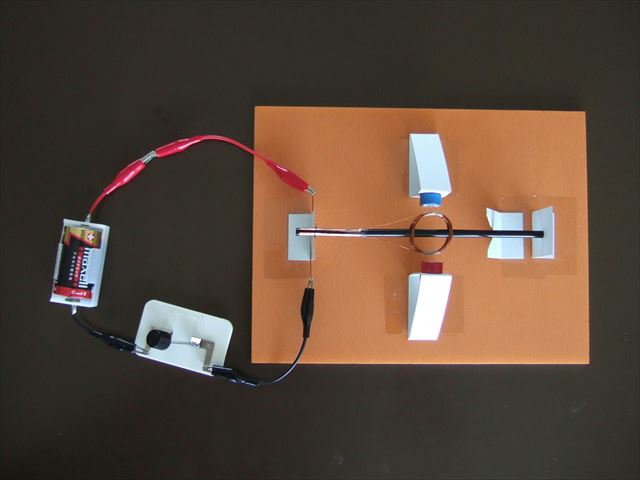

モーターの仕組みを理解させるために簡単なモーターの作成をする場合があります。しかし、一般的によく作られているクリップモーターでは、整流子とブラシのはたらきを十分に理解させることが難しいと思われます。そこで、きちんとした整流子とブラシを備えたモーターを作ってみました。
以前、選択理科があったころには、生徒たちに作らせていました。２時間ぐらで作成できます。

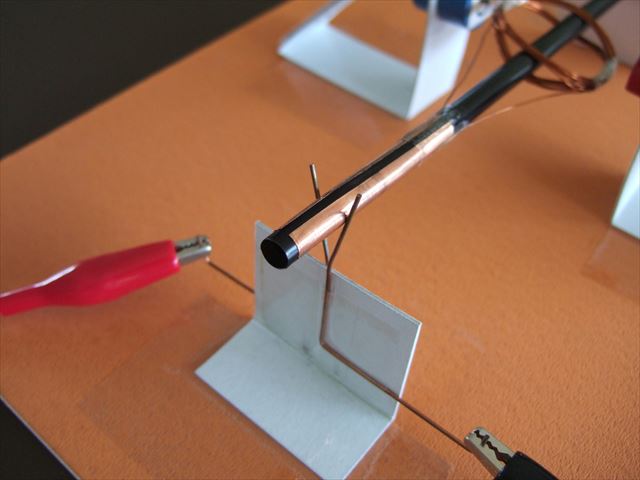

回転軸にストローを使い、整流子は銅テープを使用します。ブラシは銅の針金を使用し、電機子が半回転するごとに、整流子が切り替わるようになっています。

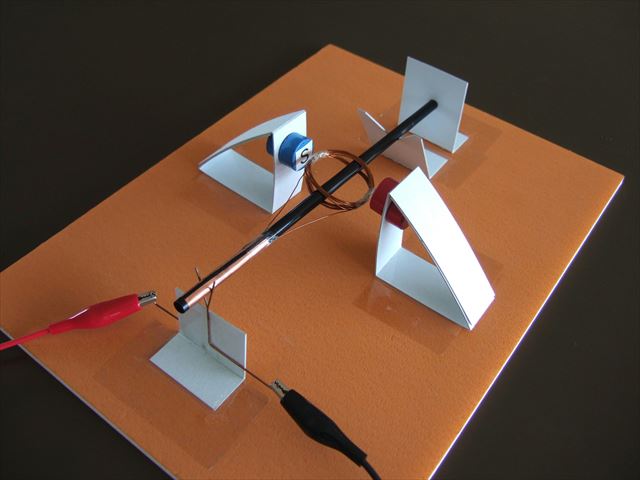

磁石は黒板用の磁石を４個用意し、厚紙で作った三角形の台に、はさむようにして取り付けます。
詳しくは下記のリンク「整流子のはたらきがよく分かるストローモーター」を参照してください。
教材プリント（新しいウィンドウで開きます。）
整流子のはたらきがよく分かるストローモーター（PDF）
